模拟射击系统的实时瞄准轨迹记录功能

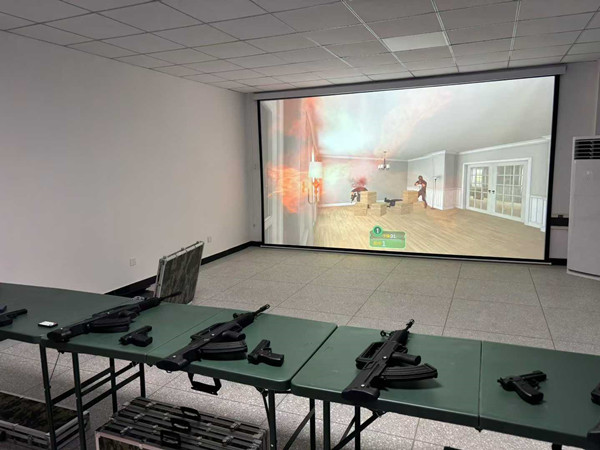

模拟射击系统的实时瞄准轨迹记录功能，是提升射击训练科学性、精准性的核心模块之一，其核心价值在于打破传统模拟射击“只看结果、不重过程”的局限，通过精准捕捉瞄准全过程的动态数据，实现射击动作的可视化复盘、问题定位与技能优化。该功能广泛应用于军事训练、国防教育、射击运动培训等场景，依托机器视觉、信号采集与数据处理技术，可完整还原从瞄准到击发全过程的瞄准点移动轨迹，为训练评估提供客观、量化的核心依据。
一、核心架构组成
实时瞄准轨迹记录功能的实现，依赖“硬件采集-信号传输-数据处理-可视化呈现”的闭环架构，各组件协同工作确保轨迹记录的实时性与精准度，核心组成包括：
1. 硬件采集模块 硬件采集是轨迹记录的基础，核心组件负责捕捉瞄准过程中的位置、时间等关键数据，主要包括：
激光发射装置：可拆卸安装于模拟器上，通过固定夹具与精准贴合，确保激光发射方向与瞄准线完全同步，瞄准过程中周期性发射激光信号（通常设置发射时长不超过2毫秒，发射与停止周期总和不超过5毫秒），激光点位置与瞄准点精准对应，为轨迹捕捉提供可视化目标。

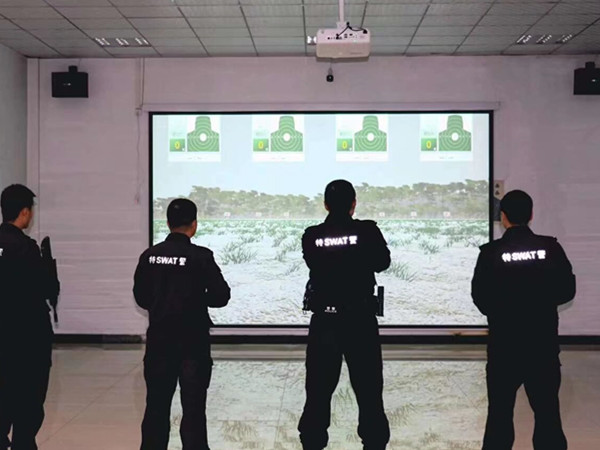

图像捕捉设备：采用红外摄像头或高清工业摄像头，安装于靶板前方支撑架上，搭配滤光片减少环境光干扰，实时拍摄靶板上的激光光斑图像，捕捉频率可根据训练需求调节（常规为30-60帧/秒），确保不遗漏瞄准过程中的每一个细微移动动作。
触发感应装置：安装于模拟扳机处，可选用压力传感器或行程开关，用于捕捉扣动扳机的触发信号，同步记录击发时刻的时间点，便于后续关联瞄准轨迹与击发动作，明确击发瞬间的瞄准位置偏差。
时间校对装置：用于实现激光发射装置、摄像头、主控制台的时间同步，以固定时间间隔发送校对信号，确保各设备计时统一，避免因时间偏差导致轨迹记录错位，提升数据准确性。
信号传输模块采用无线数传设备（集成蓝牙或无线通信模块）实现数据的实时传输，将摄像头捕捉的激光光斑图像、感应装置的触发信号、激光发射装置的工作状态数据，同步传输至主控制台，传输过程中采用抗干扰处理，确保数据不丢失、
数据处理模块作为轨迹记录的核心，负责对采集到的原始数据进行解析、运算与处理，转化为可识别、可分析的瞄准轨迹信息，核心处理流程包括；靶面与光斑识别：采用机器视觉技术，通过轮廓检测结合霍夫变换检测靶心圆，确定靶面位置、大小及靶心坐标，作为瞄准点坐标计算的基准；同时采用背景差分法，建立中值背景模型，通过图像差分提取激光光斑区域，经连通域标识确定光斑具体坐标，实现瞄准点的精准定位。
轨迹拟合与优化：对连续捕捉到的瞄准点坐标（含时间戳）进行拟合处理，连接相邻时间点的瞄准坐标形成完整轨迹，同时过滤环境干扰导致的异常坐标点，优化轨迹平滑度，确保轨迹能真实还原射手的瞄准移动过程，避免因设备误差影响轨迹真实性。
数据关联与标记：将击发触发信号与对应的瞄准点坐标关联，标记击发瞬间的瞄准位置；同时记录每一个瞄准点的时间信息、坐标信息，形成完整的轨迹数据档案，支持后续数据查询与复盘分析，还可计算瞄准时间、瞄准稳定性等关键指标。可视化呈现与存储模块，负责将处理后的轨迹数据以直观的形式呈现，并实现数据的长期存储，核心功能包括：实时可视化：在主控制台显示界面，同步呈现靶面图像、实时瞄准点、动态瞄准轨迹，轨迹采用不同颜色区分（如实时轨迹为蓝色、击发点为红色），便于射手与教练员实时观察瞄准状态，及时纠正瞄准偏差。数据存储与复盘：将瞄准轨迹数据（含坐标、时间、击发信息等）存储至数据库，支持按射手、训练时间、训练科目等条件查询；复盘时可按实际速度或慢放速度，动态回放瞄准轨迹，清晰呈现射手从瞄准、调整到击发的全过程，便于分析瞄准过程中的晃动、偏移等问题，提出针对性纠正建议。
数据统计与分析：自动统计瞄准时间、瞄准轨迹长度、击发瞬间瞄准偏差、瞄准稳定性等量化指标，生成分析报告，可与预设的射击标准数值形成对比曲线，直观呈现的训练短板与进步情况，为训练计划制定提供数据支撑。
二、实时瞄准轨迹记录核心原理
该功能的核心原理是“激光定位+图像捕捉+实时运算”，本质是通过激光模拟瞄准点，依托机器视觉技术捕捉瞄准点的动态变化，结合时间同步技术，将离散的瞄准点坐标按时间顺序串联，形成完整的瞄准轨迹，具体原理可分为三个关键环节：
1. 瞄准点定位原理模器上的激光发射装置与瞄准线精准同步，瞄准过程中持续向靶面发射激光，形成可识别的激光光斑；摄像头实时捕捉靶面图像，通过背景差分法分离激光光斑与靶面背景，排除环境光、灰尘等干扰因素，再通过霍夫变换与轮廓检测技术，精准计算光斑中心坐标，该坐标即为当前瞄准点的实际位置，实现瞄准点的实时定位，定位精度可达到毫米级，满足训练需求。
2. 轨迹生成原理数据处理模块按固定时间间隔（与摄像头捕捉频率一致），采集每一个时刻的瞄准点坐标，并为其添加时间戳；通过轨迹拟合算法，将连续的坐标点按时间顺序连接，形成平滑的瞄准轨迹曲线，同时过滤异常坐标点（如瞬间干扰导致的光斑偏移），确保轨迹能真实反映射手的瞄准动作，无论是缓慢调整还是轻微晃动，都能被精准记录。
3. 击发关联原理；扳机上的感应装置捕捉到扣动信号后，立即将触发信号传输至主控制台，数据处理模块同步记录此时的瞄准点坐标与时间戳，在生成的瞄准轨迹上标记击发点，明确击发瞬间的瞄准位置与靶心的偏差，同时关联瞄准轨迹的历史数据，便于分析击发时机选择是否合理、击发前的瞄准稳定性是否达标，为技能优化提供核心依据。
